一、項目背景

第一座大橋建成于2003年，跨徑組合新舊橋一致，新舊橋各寬15.0米，橋梁全幅總寬33米。大橋橋梁總長度為1148.98米，新橋橋型布置為：北引橋5×（4×25.35）+主橋（73.5+90+73.5）+南引橋（24.96+3×24.7）+3×（4×24.7）。主橋橫跨小欖水道，為三跨連續剛構箱梁，采用單箱單室三向預應力體系；引橋為四跨一聯的只有橫向預應力鋼束的普通鋼筋混凝土單箱單室連續箱梁，北引橋位于東鳳岸，為5聯現澆箱梁；南引橋位于小欖岸，為4聯現澆箱梁。全橋采用鉆孔灌注樁基礎，主橋主墩采用雙肢薄壁墩，引橋橋墩為雙柱式橋墩。橋面布置為0.5m（防撞欄）+14m+0.5m（防撞欄），全寬15m。設計荷載為汽車-超20級，掛車-120。

第二座大橋是廣珠東線番中公路上的關鍵工程，建于1992年，橋梁總長2024.321m，橋?qū)?4.84m；由16m跨鋼筋砼簡支T梁、30m跨預應力砼簡支T梁和預應力砼T構組成，沿里程前進方向跨徑組合為：10×16m+3×30m+（55+80+55）m+23×30m+（65+2×100+65）m+10×30m+16×16m。橋面布置為0.42m（防撞護欄）+14m（行車道）十0.42m（防撞護欄）設計荷載：汽車-20級，掛車-100。

第三座大橋建于2016年，跨越東河水道、小欖水道及兩者之間的半島。由北引橋、主橋及南引橋組成，其中：北引橋采用（10×16）m預應力砼簡支空心板+（3×32）m預應力砼簡支小箱梁+（5×35）m預應力砼簡支小箱梁，全長431m。主橋為（125+265+125）m三跨雙塔雙索面預應力混凝土梁斜拉橋，全長515m。采用（8×30）m+（7×29.5）m+（6×30）m預應力砼簡支小箱梁+（55+80+55）m預應力砼連續變截面箱梁+（3×30）m預應力砼簡支小箱梁+（10×16）m預應力砼簡支空心板，全長1066.5m。設計荷載為公路-I級。

二、項目概況

本項目主要提供整座橋梁的健康監測，所用設備包括低頻振動傳感器、風速風向儀、溫濕度計、拉線位移計、振弦應變計、振弦裂縫計、差壓變送器、硬盤錄像機、監控攝像頭、振弦采集儀、電流數據采集儀、動態數據采集儀、服務器、工控機、交換機、BY-IPCS監測軟件，并且負責項目安裝實施和系統調試。

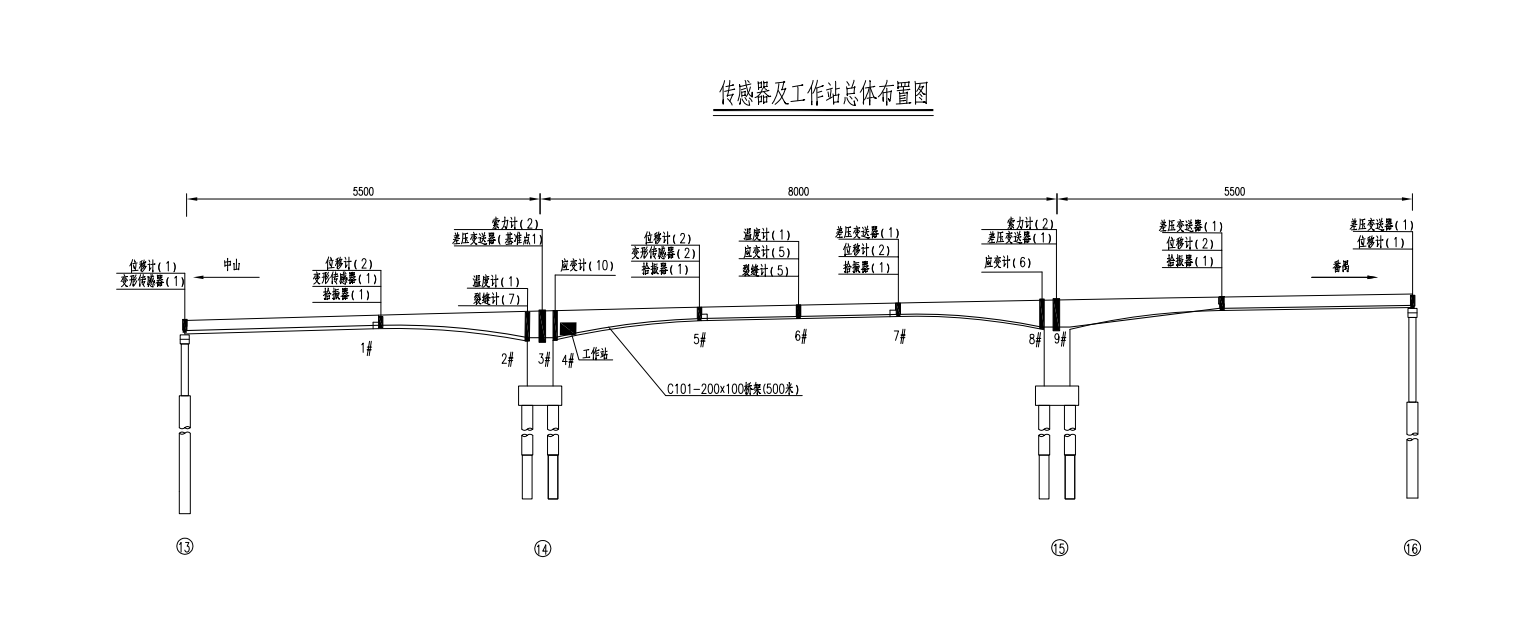

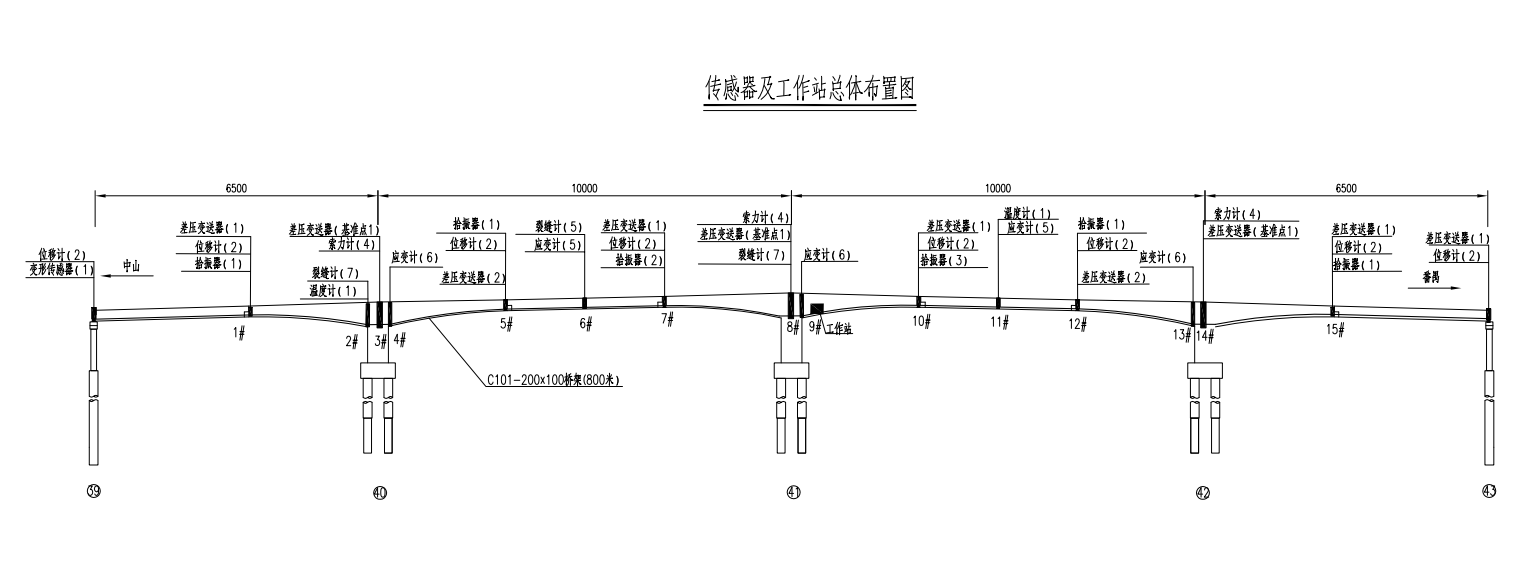

三、監測內容

四、數據展示

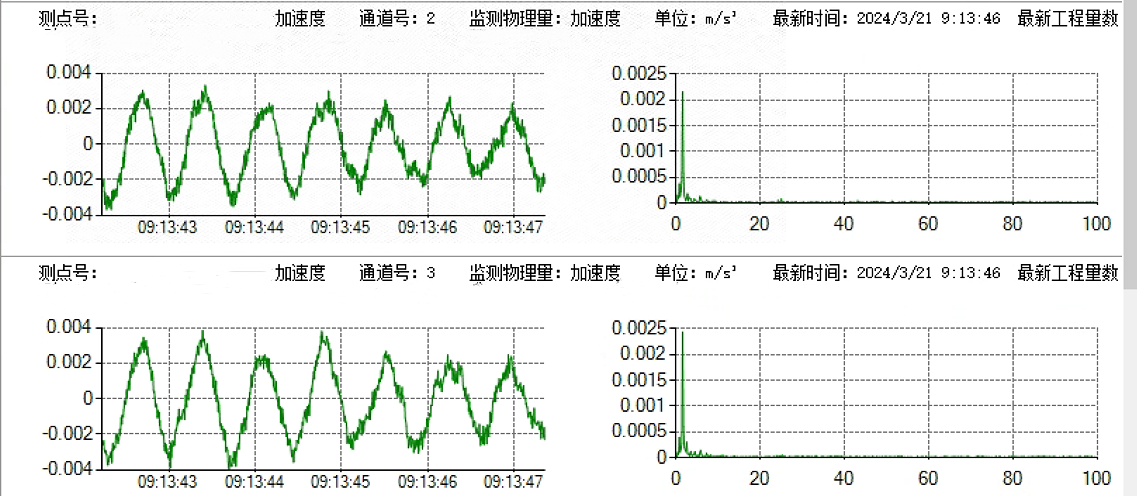

加速度（m/s2）數據展示圖

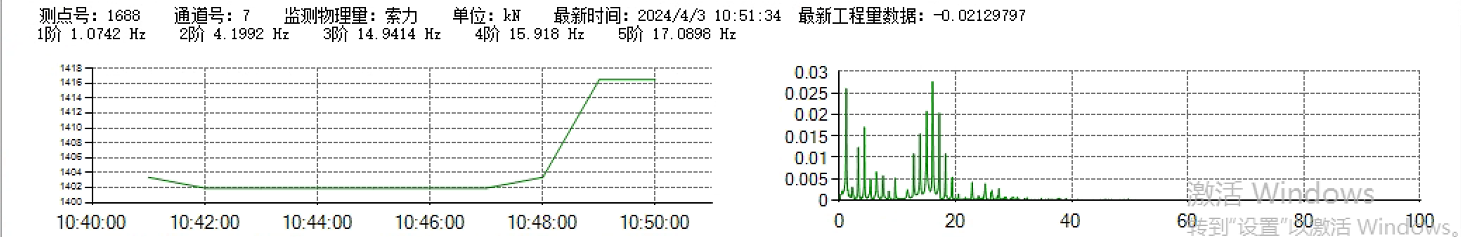

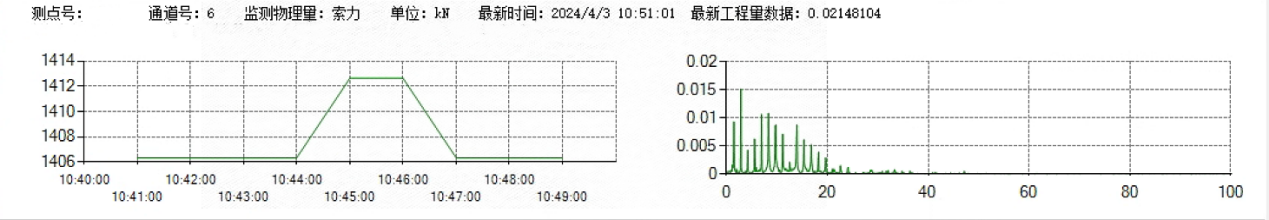

索力（KN）數據展示圖

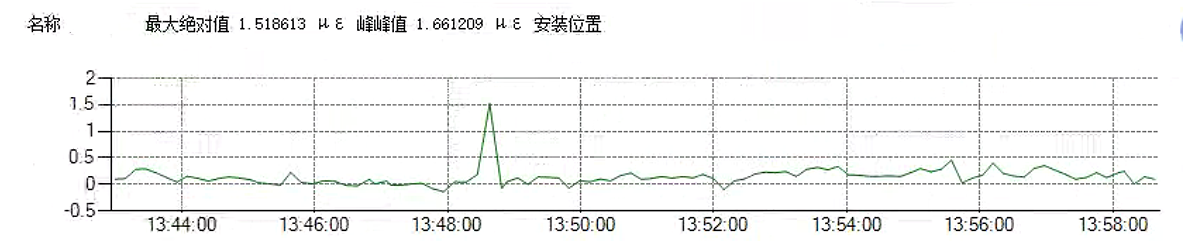

應變（uε）數據展示圖

撓度數據展示圖

裂縫數據展示圖

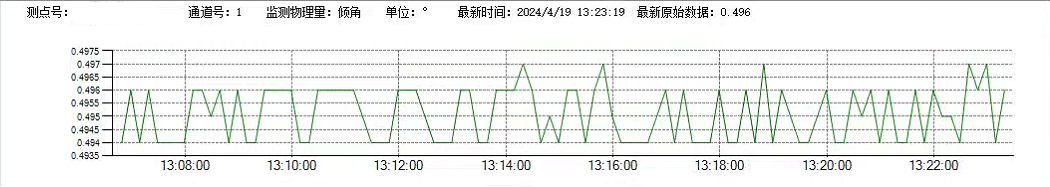

傾角（°）數據展示圖

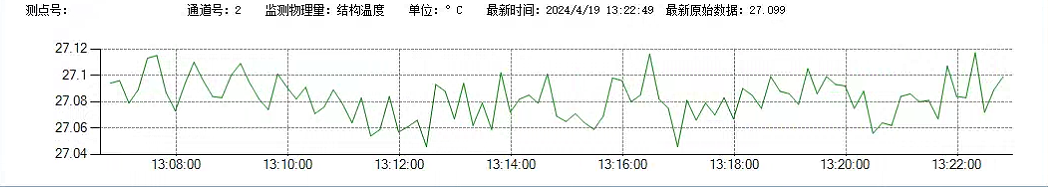

溫度計（℃）數據展示圖

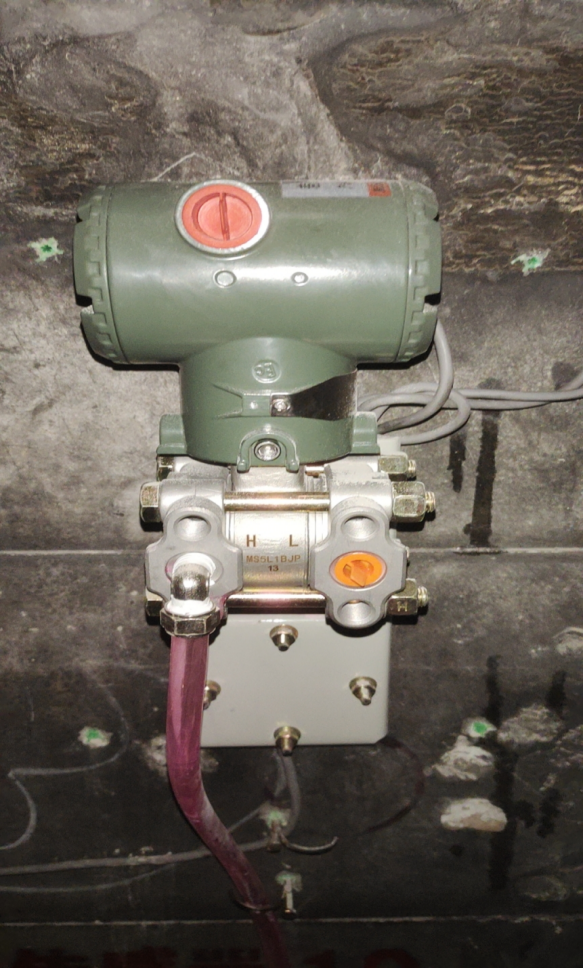

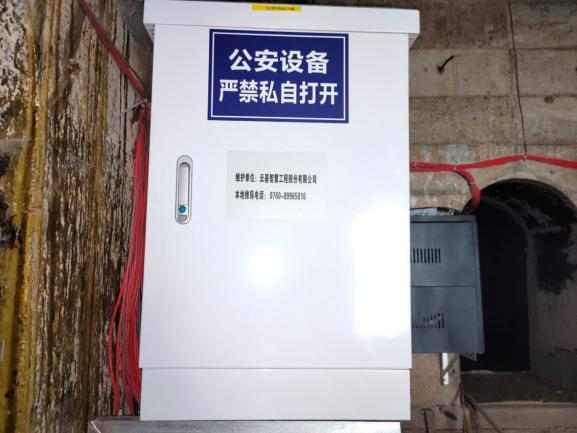

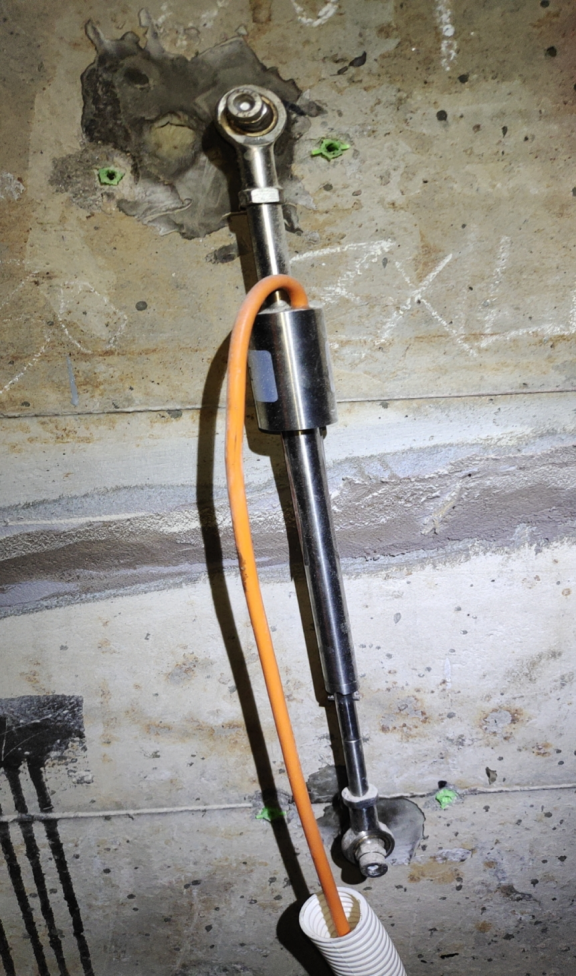

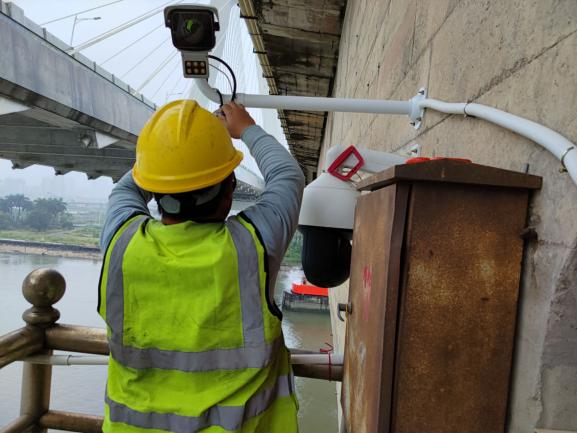

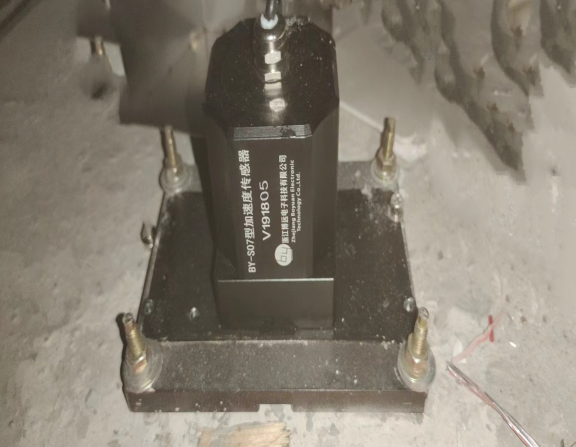

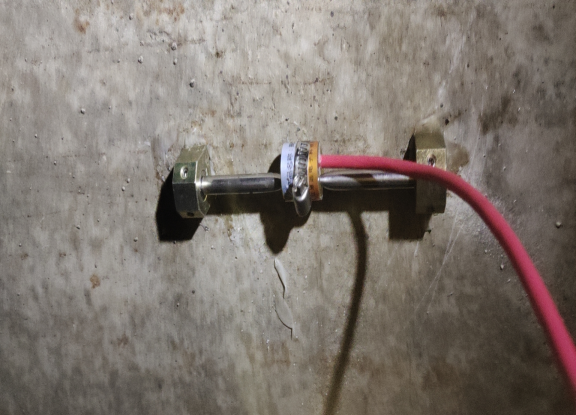

五、項目圖片
